ZBG型周边传动刮泥机

概述与用途

   ZBG型周边传动刮泥机是城市水厂、城镇污水处理厂一种常用的沉淀池刮泥设备。该系列刮泥机的刮臂采用新型的铰支式可以自动抬臂的一种结构形式，主要对污泥堆积过厚或者是沉淀池不均匀沉降而造成的池子倾斜通常会具有自动调节、逐层刮泥等多种功能性环保设备。

   同时采用多块对数螺旋状刮板相连方式刮泥，污泥刮除效率高；刮板底部设置万向行走轮，减少刮板与池底的摩擦阻力；周边驱动机构采用轴装式减速电机，体积小、结构紧凑；周边走轮外包高强度尼龙，使用寿命长、运行平稳。

    ZBG型可动臂周边传动刮泥机是一种节能效果显著、日常维修保养方便的理想排泥设备。

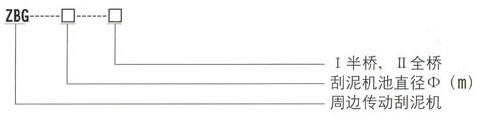

型号规格表示意义

主要性能

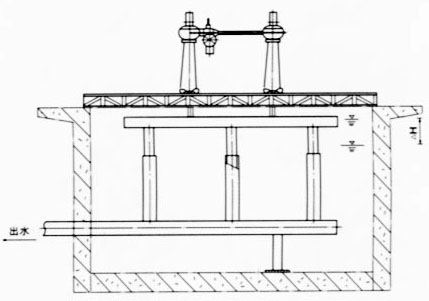

   污水从池中心的进水管经导流筒分散之后可以均匀地向四周流出，流出的污泥经沉淀后积垫于池底，上层的清液则通过溢流堰板从出水槽排出池外。污泥经刮板由池周刮向中心集泥坑，依靠池内水压通过排泥管排出池外。整机主要由半(全)桥架、驱动装置、中心旋转支座、可动臂、刮泥板、撇渣装置、出水堰等多个钢结构件组成，运行时主要由齿轮减速电机驱动桥架的主动走轮旋转，带动悬挂的可动臂和刮泥板转动，将池底的沉泥刮集至中心排泥斗后排出， 同时水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗排出池外。

1、驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率较高；

2、刮板以对数螺旋线轨迹集泥，连续性好、集泥的效率较高；

3、池底坡比1：10，刮泥时污泥阻力可忽略不计；

4、设置机械和电气双重过载保护，运转安全可靠；

5、操作简单、可实现远程控制。
